层次式架构

层次架构是最通用的架构，常作为初始架构

【关注分离】每层只负责本层的工作

  • 表现层
  • 中间层
  • 访问层
  • 数据层
MVC架构风格
  • Model（模型）
    • 应用程序的主体部分。模型表示业务数据和业务逻辑。一个模型通常为多个视图提供数据。提高应用的可重用性
  • View（视图）
    • 用户看到并与之交互的界面。接受用户输入数据，向用户响应数据
  • Controller（控制器）
    • 用户界面与Model的接口。解释视图的输入，将其解释为系统能够理解的对象，同时标识用户运作，将其解释为对模型特定方法的调用。处理来自模型的事件和模型逻辑执行的结果，调用适当的视图为用户提供反馈
MVP架构风格
  • 模型与视图完全分离，可以修改视图而不影响模型
  • 可以更加高效的使用模型，因为所有交互都发生在一个地方【Presenter】内部
  • 可以将一个Presenter用于多个视图，而不需要改变Presenter的逻辑
  • 如果把逻辑放在Presenter中，就可以脱离用户接口来测试这些逻辑【单元测试】

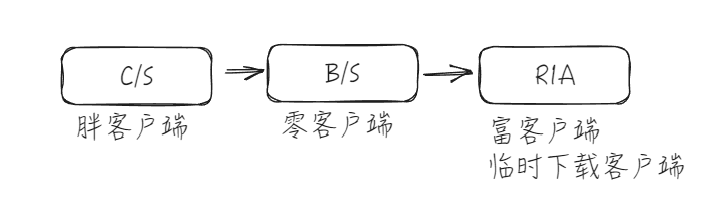

RIA架构风格

image-20241010225718075

案例：HTML5、小程序
【优点】
  • 反映速度快
  • 易于传播
  • 交互性强
物联网分层架构
  • 应用层
    • 解决信息处理和人机交互问题，处理加工数据并进行返回；应用服务、智能终端
  • 网络层
    • 传递信息和处理信息，传递感知层的信息；网络、通信标准/协议
  • 感知层
    • 解决数据获取问题，从外界感知数据；传感器、芯片、通信模组
面向服务架构

构成：

  • UDDI（Universal Description, Discovery and Integration）
    • UDDI时Web服务注册和查找的标准，通常用于让开发人员发布其Web服务，并在UDDI中搜索并发现可用的Web服务。
  • WSDL（Web Service Description Language）
    • 描述Web服务接口和操作功的XML格式语言，它允许开发人员定义Web服务的输入和输出消息、操作和端口以便其他人可以使用Web服务。
  • SOAP（Simple Object Access Protocol ）
    • SOAP是一种基于XML的通信协议，用于建立Web服务和服务请求之间的通信
  • BPEL（Business Process Execution Language ）
    • BPEL时一种使用Web服务定义和执行业务流程的语言，允许用户通过组合、编排和协调Web服务自上而下地实现面向服务的架构；使用BPEL，用户可以将多个Web服务组合到一个新的复合服务（业务流程）中，从而实现更高级别的功能。
微服务架构

属于面向服务架构的一种

【优点】
  • 复杂应用解耦
    • 小服务（且专注于做一件事）
    • 化整为零，易于小程序开发
  • 独立
    • 独立开发
    • 独立测试及独立部署
    • 独立运行
  • 技术选型灵活
    • 支持异构 不用语言，不同数据库
  • 容错
    • 故障被隔离到单个服务中，通过重试、平稳退化等机制实现应用层容错
  • 松耦合，易扩展
    • 可根据需求独立扩展
【面临的问题与调整】
  • 分布式环境下的数据一致性更复杂
  • 测试的复杂性，服务间依赖测试难度变大
  • 运维的复杂性

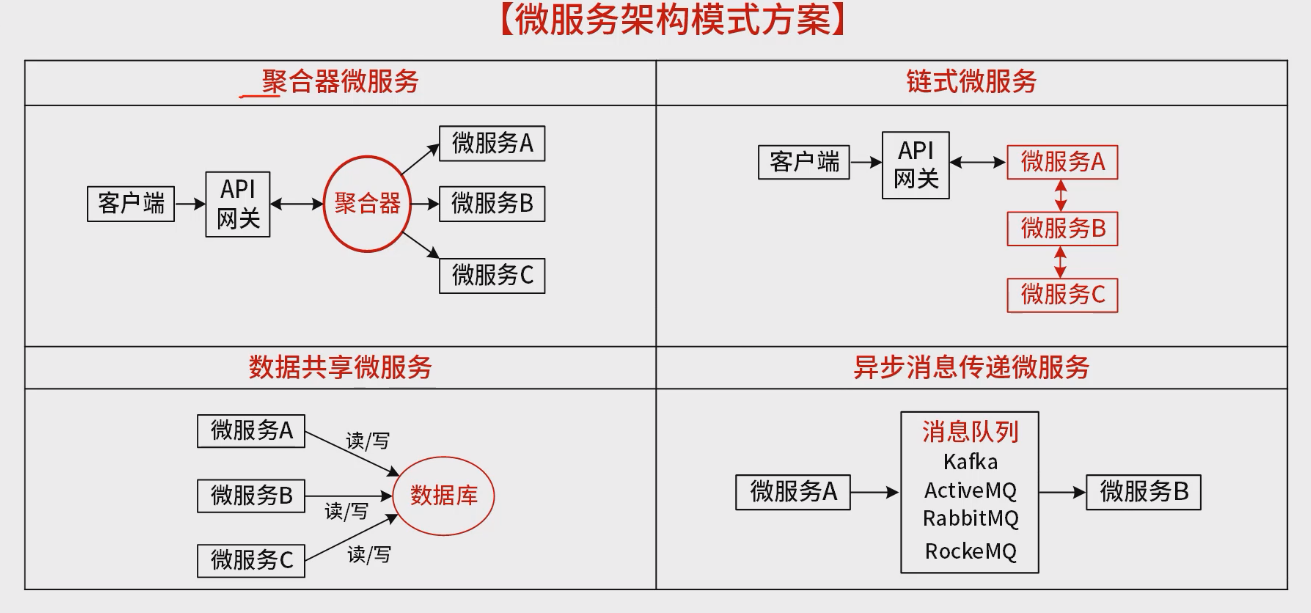

【微服务架构模式方案】

image-20241013151333852
