结构化分析

概念

SA方法的基本思想是自顶向下，逐层分解，把一个大问题分解成若干个小问题，每个小问题再分解成若干个更小的问题。经过逐层分解，每个最底层的问题都是足够简单、容易解决的。

分析模型

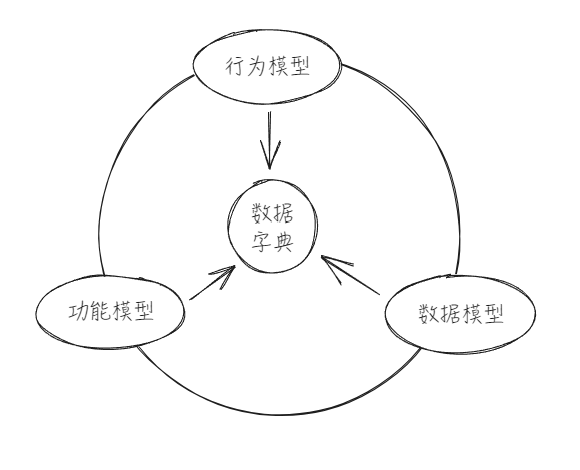

SA方法分析模型的核心是数据字典，围绕这个核心，又三个层次的模型，分别是数据模型、功能模型、行为模型（状态模型）。

在实际工作中一般使用E-R图表示数据模型，用DFD图表示功能模型，用状态转换图（STD）表示行为模型。三个模型有着密切的关系，它们的建立不存在严格的时序性，而是一个迭代的过程。

数据流图

DFD是SA方法中的重要工具，是表达系统内数据的流动并通过数据流描述系统功能的一种方法;

系统分析阶段：建立系统的功能模型，完成需求分析

系统设计阶段：为模块划分与模块之间的接口设计提供依据

DFD中的基本符号
- 数据流
  - 具有名字和流向的数据，在DFD中以标有名字的箭头表示
  - 数据流是数据在系统内传播的路径，由一组成分固定的数据组成
- 加工（数据处理）
  - 对数据流的变换，一般用圆圈表示
  - 加工是对数据流进行处理的单元，它接受输入，对其进行加工，并产生输出
- 数据存储
  - 可访问的存储信息，一般用直线段表示
  - 表示信息的静态存储，可以是文件、数据库等
- 外部实体
  - 被建模系统的系统之外的信息生产者或消费者。用标有名字的方框表示
  - 代表系统之外的元素，可以是人、物或其他系统
DFD的层次

SA方法的思路是依赖于DFD进行自上而下的分析，DFD可以表示系统的高层和底层概念，通过先绘制高层DFD，再对其中的加工进行逐步分解，直至系统被清晰描述。
- 顶层图
  - 顶层图是描述系统最高层结构的DFD，它的特点是将整个待开发的系统表示为一个加工，将所有的外部实体和进出系统的数据流都画在一张图中。
- 逐层分解
- 当完成了顶层图的建模后，就可以在此基础上进行进一步的分解。
数据流图的平衡原则
- 父图（上层数据流图）与子图（下层数据流图）平衡。
  - 个数一致：两层数据流图的数据流个数一致
  - 方向一致：两层数据流图的数据流方向一致
- 子图内部的平衡
  - 黑洞：加工只有输入没有输出
  - 奇迹：加工只有输出没有输入
  - 灰洞：加工中输入的内容不足以产生输出

状态转换图

状态转换图是一种描述系统对内部或者外部事件响应的行为模型。它描述系统状态、事件和事件引发系统在状态之间的转换，而不是描述系统中数据的流动。这种模型尤其适合用来描述实时系统，这类系统多由外部环境的激励而驱动的。

状态转换图中定义的状态主要有：初态、终态、中间状态

数据字典

数据字典是描述数据信息的集合，是对系统中使用的所有数据元素的定义的集合。数据字典的作用是在系统分析和设计过程中提供数据描述，是数据流图必不可少的辅助资料。

六类条目：数据元素、数据结构、数据流、数据存储、加工逻辑、外部实体

数据字典在分析阶段与设计阶段的作用

是所有人员工作的依据，统一的标准。它可以确保数据在系统中的完整性与一致性。
