类图与对象图

类图与对象图

• 类图

  • 类图描述一组类、接口、协作和他们之间的关系

• 对象图

  • 对象图描述一组对象及他们之间的关系。对象图描述了在类图中所建立的事物实例的静态快照。

元素

• 类名，方法名，属性名
• 多重度
• 关系

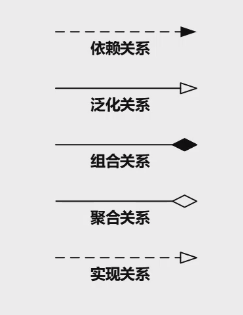

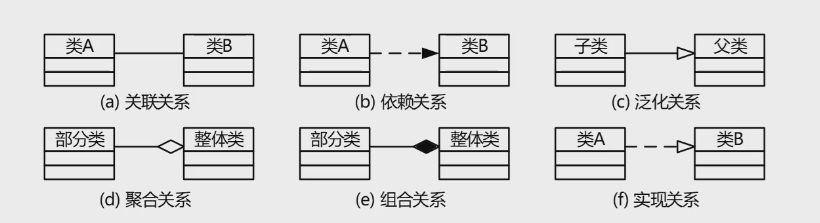

关系

• 泛化：父子关系，描述了一般事物与该事物中的特殊种类之间的关系。
• 实现：接口实现关系
• 关联：关联关系是一种强语义联系的结构关系，表明两个事务之间存在明确的、稳定的语义联系
• 聚合：类之间整体与部分之间的关系。聚合关系中，部分可以同时属于多个整体，部分与整体生命周期可以不同
• 依赖：两个类中，若一个类的变化可能会引起类一个了类的变化，则称后者依赖于前者
• 组合：类之间的整体与部分之间的关系。组合关系中，部分只能属于一个整体，部分和整体的生命周期相同。
